Сухая сборка мангала без раствора: как держится кирпич и что происходит за 3 часа

Что значит «сухая сборка»

Сухая сборка — это кладка корпуса без цементного раствора. Клей нужен лишь под первый ряд — чтобы выставить его ровно по плите. Остальные ряды ложатся друг на друга насухо, по схеме, а соединение шип-паз помогает точно совместить элементы. Ждать высыхания не нужно.

Для владельца участка это означает три практические вещи. Не нужны бетономешалка и замес на весь корпус: клей идёт только под первый ряд. После работы не остаётся потёков раствора на кирпиче и на газоне. И корпус готов к огню в тот же день, а не через несколько недель.

Комплекс собирается из нескольких видов элементов. Основной — гиперпрессованный кирпич 240 × 120 × 65 мм с двумя шипами. Половинка 120 × 120 × 65 мм нужна на торцах и в углах, чтобы ряды шли с перевязкой. Верхний ряд выкладывают гладкими элементами — на нём ничего не должно торчать. Над открытыми нишами стоят кирпичные перемычки, сверху — металлический колпак с дымосборником и трубой.

Кирпич мы делаем сами. Для сборки это важно по простой причине: элементы одной системы должны совпадать по размерам, иначе шипы не сядут на место и ряд пойдёт с зазорами. Сухая кладка не прощает кирпич «из разных партий разных заводов».

Как держится кирпич с шипами

Гиперпрессованный кирпич делают из мелкозернистой смеси — известнякового отсева, цемента, железооксидного пигмента и воды — методом полусухого прессования, без обжига. Смесь прессуют в форме, поэтому элементы выходят одного размера. На каждом кирпиче два шипа, и ряды соединяются по принципу шип-паз: такое соединение помогает точно совместить элементы без раствора.

Дальше работают три принципа, знакомые любому, кто клал кирпич:

• Перевязка. Вертикальные швы соседних рядов не совпадают, каждый кирпич опирается на два нижних и связывает их между собой.
• Масса. Корпус весит от 1,2 т у «Очага» до 3,6 т у «Резиденции», и каждый верхний ряд прижимает нижние.
• Замкнутый контур. Стенки секций соединены в углах и перемычками, поэтому корпус работает как одна коробка, а не как набор отдельных столбиков.

Раствор в обычной кладке не только связывает кирпичи, но и выравнивает ряды: толщиной шва мастер компенсирует мелкие неровности. В сухой системе эту работу берут на себя точная геометрия элементов и ровное основание. Поэтому к основанию требования строже: под сухую сборку нужна ровная бетонная плита, рассчитанная под массу комплекса.

Что готово до начала отсчёта 3 часов

3 часа — это время сборки корпуса и оснащения на готовой площадке. В него не входят основание, доставка и подготовка участка. Без них сборщики просто не смогут начать, поэтому проверьте заранее:

• Плита залита, выдержана и проверена уровнем вдоль, поперёк и по диагоналям.
• Поддоны с кирпичом и металлом выгружены рядом с плитой, к площадке есть свободный проход.
• Вокруг есть место, чтобы разложить элементы по видам и пройти с кирпичом в руках.
• Если комплекс встаёт под навес или в беседку, решение по трубе и проходу через кровлю уже принято.
• Если есть секция под мойку, вода и слив выведены к месту так, как договорились при заказе.

При разгрузке сверьте состав комплекта со схемой: поддоны с кирпичом, металл зоны огня, колпак, трубу и зонт. Недостачу или повреждённую при перевозке деталь проще выяснить в день доставки, чем на середине сборки.

Порядок сборки: что происходит за 3 часа

Точная последовательность зависит от модели и расписана в схеме, но логика у всех комплексов одна.

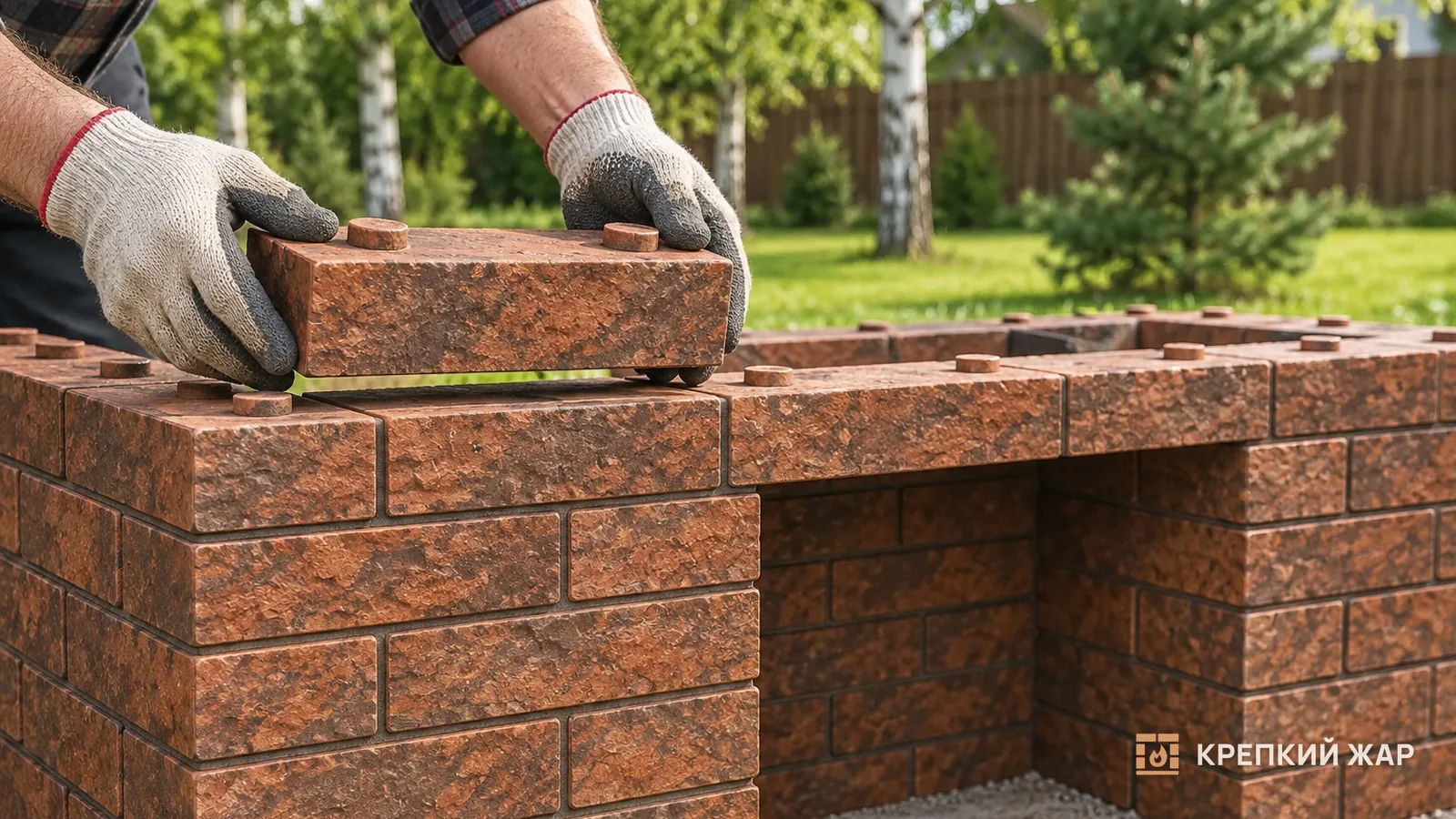

1. Проверка и разметка. Ещё раз проходим плиту уровнем и размечаем пятно комплекса: где встанут стенки, ниши и зона огня.
2. Первый ряд. Самый ответственный этап: кирпичи кладут на морозостойкий плиточный клей C2 и выставляют по разметке ровно по плите, ряд проверяется по уровню и по диагоналям. Ошибка здесь уйдёт вверх по всему корпусу, поэтому на первый ряд времени не жалеем.
3. Корпус с нишами. Ряды идут по схеме с перевязкой, половинки встают на торцах и в углах. Над открытыми нишами ставятся кирпичные перемычки.
4. Зона огня. В мангальную секцию устанавливают шамотную защиту ШБ-5 с базальтовым картоном и зазором 5–10 мм, стальную жаровню 4 мм с зольником и колосником.
5. Верх корпуса. Последний ряд выкладывается гладкими элементами, и получается ровная кирпичная поверхность без шипов.
6. Дымосборник и труба. Монтируются металлический колпак, труба и зонт-искрогаситель из нержавеющей стали.
7. Проверка. Смотрим вертикаль и горизонталь, зазоры в зоне огня, посадку всех элементов, устойчивость трубы. После этого можно разжигать.

У одиночного «Очага» больше всего внимания требуют первый ряд и зона огня. У «Террасы», где к мангалу примыкает рабочая секция, добавляется второй корпус и перевязка между секциями. У угловой «Усадьбы» главное — поворот буквой Г: угол задаёт геометрию обоих крыльев, и его выставляют особенно тщательно.

Почему готовить можно сразу

В кладке на растворе первую топку откладывают, пока раствор не наберёт прочность и не высохнет: если нагреть сырой шов, вода из него уходит паром и шов трескается. В сухой сборке сырых швов между рядами нет: ряды стоят на шипах, без раствора, а клей лежит только под первым рядом. Поэтому готовить можно сразу после сборки и проверки.

Второй вопрос — жар. Кирпич корпуса не стоит в открытом огне. Угли и дрова горят в стальной жаровне толщиной 4 мм с колосником и зольником. Между жаровней и кирпичом — шамотная защита ШБ-5 и базальтовый картон с зазором 5–10 мм. Такой зазор, как принято в печном деле, оставляют, чтобы нагретые детали расширялись свободно и не давили на кладку.

Массивный корпус прогревается и потом отдаёт тепло постепенно — каменный комплекс держит жар в 3 раза дольше обычного мангала. Сухая сборка на это не влияет: тепло держит масса камня, а не раствор между кирпичами.

Первый огонь разводите без спешки и понаблюдайте за тягой: дым должен уходить в дымосборник, а не в лицо тому, кто стоит у мангала. Если что-то смущает, лучше позвонить нам сразу, чем привыкать к неудобству.

Сухая сборка или кладка на растворе: честное сравнение

Кладка на растворе — проверенный способ, и у неё есть свои сильные стороны. Сравним по делу, без рекламы.

Где раствор выигрывает: если нужна нестандартная форма, сложная встроенная печь или корпус, привязанный к существующей кладке дома. Тут без печника не обойтись, и сухая система вам не подойдёт. Где выигрывает сухая сборка: предсказуемый результат, из мокрых работ на участке — только клей под первый ряд, и готовка в день сборки.

Самостоятельная сборка: кому она подходит

Комплекс можно собрать самому по готовой схеме за 3 часа: без раствора, с клеем только под первым рядом. Цены на сайте — это и есть стоимость комплекта для самостоятельной сборки, без монтажа: «Очаг» — 84 000 ₽, «Терраса» — от 104 000 ₽, «Усадьба» — от 158 000 ₽. Если собирать не хочется, сборку можно заказать у нас — стоимость монтажа назовём при расчёте. Доставка и основание в обоих случаях оплачиваются отдельно.

Самостоятельная сборка хорошо подходит, если:

• основание уже готово и проверено, и вы уверены в его ровности;
• вы спокойно работаете по схеме и не пропускаете шаги;
• есть второй человек: вся масса комплекса, от 1,2 т, проходит через руки кирпич за кирпичом;
• у вас свободен целый день: 3 часов на сборку хватает, но разгрузку, раскладку элементов и спокойную проверку лучше не сжимать.

Из инструмента понадобятся как минимум длинный строительный уровень, рулетка и плотные рабочие перчатки; полный список и порядок — в инструкции к комплекту. Монтаж лучше заказать, если основание ещё под вопросом, если комплекс угловой или длинный и вы собираете впервые, или если просто не хочется перенести тонну кирпича руками в выходной.

С какой модели проще начать. «Очаг» — одна секция мангала, 96 × 60 × 234 см, около 1,2 т: минимум элементов и одна зона огня, самый понятный вариант для первой самостоятельной сборки. «Терраса» добавляет рабочую секцию сбоку: элементов больше, появляется стык двух секций, но логика та же. Угловую «Усадьбу» с поворотом буквой Г и секцией под мойку без опыта сухой кладки лучше доверить нашим сборщикам: размеры у неё по проекту, а ошибка в угле обходится дороже всего.

Частые ошибки при сухой сборке

• Начать на непроверенной плите. Перекос основания повторится в каждом ряду.
• Торопиться с первым рядом. Проверка уровнем на каждом кирпиче первого ряда окупается всей остальной сборкой.
• Не дожать кирпич. Если шипы сели не полностью, между рядами останется щель, и следующий ряд пойдёт с наклоном.
• Перепутать элементы. Половинки и гладкие элементы верхнего ряда стоят в строго определённых местах схемы, поэтому их лучше разложить по видам заранее.
• Потерять зазор в зоне огня. Шамотная защита ставится с зазором 5–10 мм и базальтовым картоном точно по схеме, а не «как получилось».
• Разжечь огонь до проверки. Сначала вертикаль, посадка трубы и зонта, свободный путь для дыма — потом огонь.
• Поставить комплекс под навес или в беседку без проекта дымохода. Труба выше конька, негорючий проход кровли и отступы по СП 7.13130 решаются до сборки, а не после.

Большинство этих ошибок исправляется там же, на месте: в сухой кладке любой ряд выше первого можно снять и переложить. Это одно из практических достоинств системы — ошибка не застывает вместе с раствором.

Что проверить после сборки и перед сезоном

Сухой корпус не требует особого ухода, но раз в сезон на него стоит посмотреть внимательно: не сдвинулись ли элементы верхнего ряда, на месте ли зазор в зоне огня, не повело ли плиту после зимы. Как готовить комплекс к морозам и что смотреть весной, мы разобрали в статье о кирпичном мангале зимой.

Посмотреть все компоновки — от одиночного «Очага» до угловой «Усадьбы» — можно в каталоге на главной, а шаги сборки по порядку показаны в блоке «Соберите сами за 3 часа».
