Основание под мангальный комплекс: плита, ровность, вода и пучение

Сколько весит комплекс и куда уходит эта масса

Начнём с цифр, которые известны точно. Модель «Очаг» — одна секция мангала размером 96 × 60 × 234 см — весит около 1,2 т. «Компания» из трёх секций длиной 215 см весит около 2,1 т. Самая крупная из базовых — «Резиденция» с секцией под тандыр и мангалом под общим колпаком, рабочей секцией и секцией под мойку: 300 × 84 × 264 см и около 3,6 т. У остальных моделей размеры и масса считаются по проекту, потому что число секций и длина ряда подбираются под участок.

Эта масса опирается не на весь прямоугольник под комплексом, а на стенки корпуса. Внизу у комплексов открытые ниши под дрова и посуду, над ними кирпичные перемычки. Значит, нагрузка идёт через кирпичные простенки — сравнительно узкие полосы опоры. Для основания это важнее общей цифры: под каждой стенкой площадка должна держать одинаково и не проседать отдельно от соседней.

Простая арифметика для «Очага»: 1,2 т на площади 96 × 60 см — это больше двух тонн на квадратный метр, и то если бы масса распределялась по всему пятну. Садовая дорожка или площадка под шезлонг на такую нагрузку не рассчитаны. И нагрузка эта постоянная: комплекс стоит на месте круглый год, в дождь, в мороз и в оттепель.

Из этого следует главное правило: основание считают под конкретную модель и конкретный грунт. Поэтому мы не публикуем одну толщину плиты и одну схему армирования на все случаи. Для «Очага» на сухом песчаном участке и для «Резиденции» на влажном суглинке это будут разные решения, и честнее посчитать их, чем выдать среднюю цифру.

Почему нужна именно ровная бетонная плита

Комплекс собирается всухую: кирпич с шипами ложится ряд на ряд без раствора, а клей идёт только под первый ряд — чтобы выставить его ровно по плите. В кладке на растворе мастер может немного выровнять толщиной шва любой ряд. В сухой сборке выше первого ряда такого запаса нет — геометрию всего корпуса задаёт первый ряд, а он опирается на плиту. Если на плите горб или яма, это перейдёт в каждый следующий ряд, а в итоге — в наклон трубы.

Монолитная бетонная плита работает как одно целое. Если грунт под ней за зиму немного сдвинется, плита сдвинется целиком, а не по кускам, и корпус сохранит свою геометрию. Для конструкции, которая стоит на участке круглый год, эта цельность важнее, чем рекордная прочность бетона.

Отсюда требование, которое мы повторяем на каждом расчёте: под сухую сборку нужна ровная бетонная плита, рассчитанная под массу комплекса. Не «площадка из того, что есть», не «потом подложим», а плита, которую проверили уровнем до приезда сборщиков.

Почему не тротуарная плитка и не деревянный настил

Самый частый вопрос: «У нас уже есть площадка из плитки, можно поставить на неё?» Честный ответ — нет, и дело не в качестве плитки. Тротуарная плитка — это много отдельных элементов на песчаной или пескоцементной подсыпке. Каждый элемент может чуть опуститься или приподняться независимо от соседа. Под пешеходом это незаметно, под стенкой, которая несёт сотни килограммов, — может стать заметно уже к первой весне.

• Подсыпку под плиткой со временем размывает вода, и опора под отдельными плитками становится неравномерной.
• Площадки из плитки мостят с небольшим уклоном, чтобы стекала вода. Для дорожки это плюс, для высокого корпуса минус: уклон в 1 % на высоте 234 см уводит верх больше чем на 2 см.
• Швы между плитками пропускают воду вниз, в подсыпку, а зимой в этой воде работает мороз.
• Сосредоточенная нагрузка может расколоть отдельную плитку, и тогда стенка над ней теряет опору.

Деревянный настил не подходит сразу по двум причинам: он не рассчитан на тонны сосредоточенной нагрузки и он горючий, а рядом зона огня. Если комплекс нужен на террасе с деревянным полом, под ним делают отдельную бетонную плиту, а настил примыкает к ней через негорючий разрыв. Такие узлы решаются проектом под конкретную террасу.

Существующую бетонную площадку — у гаража, у бани, старую широкую отмостку — иногда можно использовать. Но сначала её нужно оценить: на чём она лежит, какой толщины, нет ли трещин, просадок и сколов по краям, ровная ли поверхность. Решение принимаем после осмотра или по подробным фотографиям с уровнем, а не по одному снимку издалека.

Грунт, вода и пучение

В Подмосковье и Ленинградской области на участках часто встречаются глины и суглинки, а грунтовая вода нередко стоит высоко. Такие грунты зимой пучит: вода в них замерзает, расширяется и приподнимает всё, что лежит сверху. Весной грунт оттаивает неравномерно, и площадка может опуститься не так, как поднялась.

Противостоять этому можно по-разному, и способ выбирают по грунту, а не по привычке. Общие строительные принципы такие:

• Снять растительный слой. Земля с корнями и органикой со временем уплотняется и перегнивает, и всё, что на ней стоит, оседает.
• Сделать подушку из песка и щебня, уплотняя её слоями. Геотекстиль между грунтом и подушкой не даёт им перемешиваться.
• Поднять плиту немного над уровнем земли, чтобы дождевая и талая вода не стояла у корпуса.
• Увести воду от площадки: уклоном территории, отмосткой, а на низком участке — дренажом.
• На сильно пучинистых грунтах утеплить подушку и периметр плитами экструдированного пенополистирола, чтобы мороз не добирался до влажного грунта под плитой.

Какие из этих мер нужны именно вам, зависит от того, что под ногами. На сухом возвышенном участке с песком хватит аккуратной подушки и плиты. В низине на глине без отвода воды и утепления весной можно получить перекос даже у хорошо залитой плиты. Что ещё делает зима с комплексом и как к ней подготовиться, мы разобрали отдельно — в статье о том, как комплекс переживает зиму.

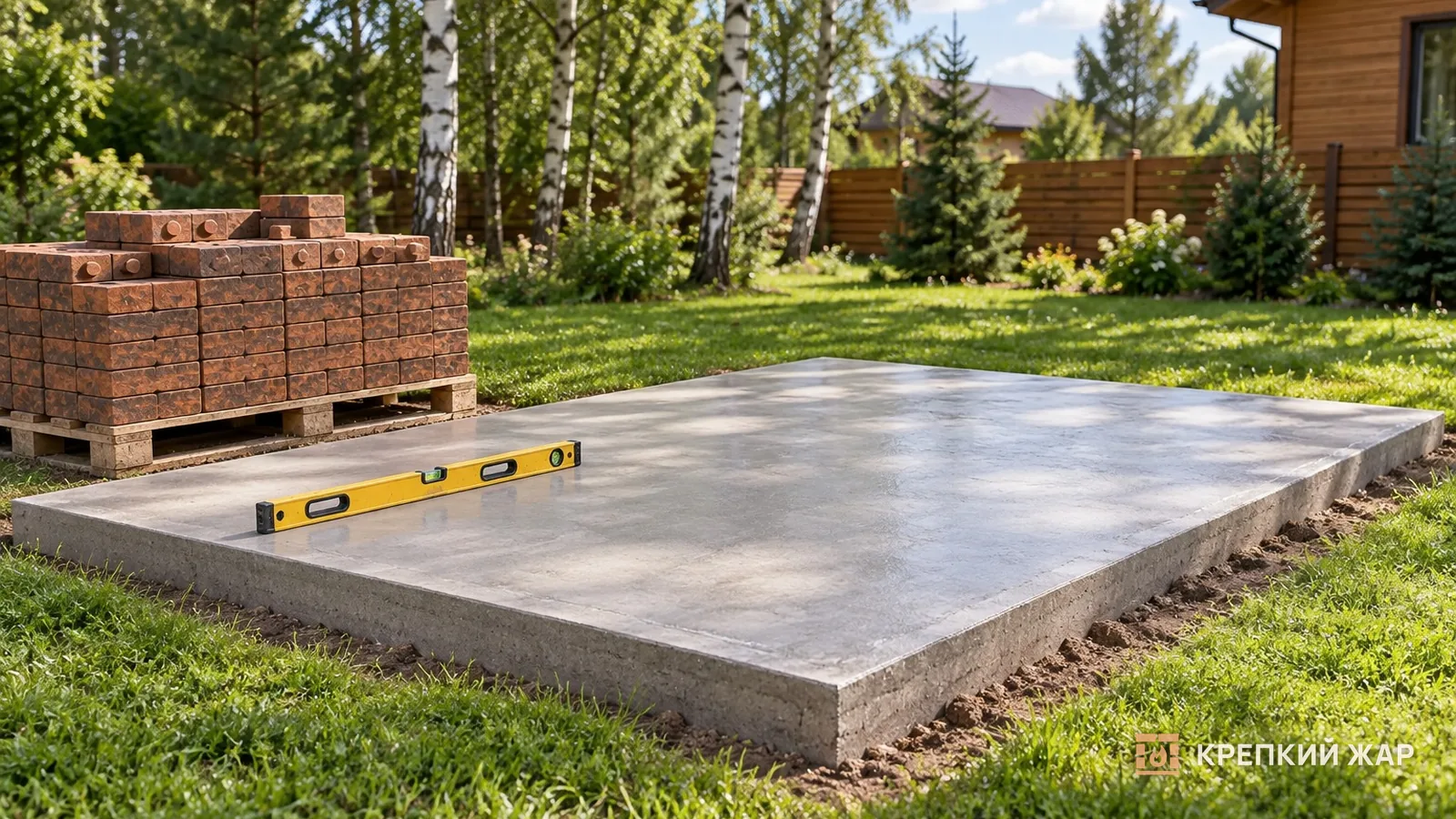

Ровность: как проверить плиту до сборки

Для сухой сборки важны две вещи: плита должна быть плоской и горизонтальной. Плоская — без горбов и ям. Горизонтальная — без наклона в какую-либо сторону. Можно залить ровную, но наклонённую плиту, и тогда корпус высотой 234 или 264 см будет стоять с заметным наклоном по всей высоте.

Проверяют это просто, но внимательно:

1. Пройдите плиту длинным строительным уровнем или правилом с уровнем вдоль, поперёк и по обеим диагоналям.
2. Отдельно проверьте полосы, на которые встанут стенки корпуса и простенки между нишами.
3. Посмотрите на плиту после дождя: лужи показывают и впадины, и уклон, которые не видны глазом.
4. Осмотрите края: сколы и трещины по кромке — повод сдвинуть пятно комплекса ближе к центру.
5. Сфотографируйте плиту с уровнем в нескольких положениях и пришлите нам до даты сборки.

Если плита неровная, сборку лучше перенести, чем начинать. Выровнять основание заранее проще, чем в день сборки выяснять, почему первый ряд не ложится в горизонт, а третий уже уходит в сторону.

Размер плиты и место на участке

Плиту делают больше, чем пятно комплекса. Запас по периметру нужен, чтобы стенка не стояла на самой кромке, чтобы вокруг было удобно убирать и чтобы вода уходила от корпуса, а не затекала под него. Перед зоной огня нужна негорючая площадка для того, кто готовит: сюда падают искры и зола, и траве или деревянному полу здесь не место.

У симметричного «Семейного», где мангал стоит по центру, а по сторонам две рабочие секции, ряд получается длинным, и ровность по всей длине особенно важна: любой перекос сильнее всего заметен на крайних секциях. Для угловой «Усадьбы» плиту делают под обе стороны буквы Г, с одинаковой высотой и без ступеньки в углу.

С выбором места помогут несколько вопросов:

• Куда обычно дует ветер и не потянет ли дым в окна дома или к соседям.
• Что рядом: деревья с низкими ветками, деревянные постройки, забор — от огня нужны разумные отступы.
• Как подъедет доставка: комплект приезжает поддонами с кирпичом и металлом, и выгрузить их удобнее поближе к плите.
• Где будут вода и слив, если в комплексе есть секция под мойку, и где пройдёт кабель для освещения.
• Будет ли комплекс стоять под навесом или в беседке — тогда дымоход и проход через кровлю проектируются под этот объект.

Коммуникации и навес: решить до заливки

Секция под мойку есть у «Резиденции», «Шефа» и «Усадьбы». Сама мойка и подключения согласуются при заказе, но трубы для воды и слива, как и кабель для света, проще заложить до бетонирования. Штробить готовую плиту или тянуть шланг поверх площадки — решения заметно хуже.

Для «Резиденции» это особенно актуально: около 3,6 т, четыре секции и длина 300 см. Отметить на будущей плите, где встанет секция под мойку, а где секция под тандыр, нужно до заливки, а не после.

Если комплекс будет стоять под навесом или в беседке, основание и крышу над ним продумывают вместе. Труба выводится выше конька, проход через кровлю делается негорючим, отступы от деревянных элементов считаются по СП 7.13130. Всё это проектируется под конкретный объект — подробнее в статье о мангальном комплексе под навесом и в беседке.

Сроки: почему плиту готовят заранее

Бетон набирает прочность не сразу. Общий строительный ориентир — около четырёх недель при нормальной летней температуре; в холод процесс идёт медленнее, а на морозе без специальных мер бетонировать нельзя. Нагружать свежую плиту тоннами кирпича в первые дни после заливки не стоит.

Поэтому порядок такой: сначала выбираете модель и место, затем делаете основание, выдерживаете его и только потом назначаете день сборки. Сама сборка занимает 3 часа, и готовить можно в тот же день, сразу после сборки и проверки.

Если комплекс нужен к началу сезона, займитесь плитой заранее — с осени или ранней весной, как только позволит погода. У плиты, которая простояла зиму до сборки, есть плюс: весной сразу видно, как ведёт себя грунт. Осталась ровной — хороший знак. Повело — лучше узнать это до сборки, а не после.

Чек-лист перед днём сборки

1. Модель выбрана, известны её габариты и масса, плита рассчитана под них.
2. Растительный слой снят, подушка уплотнена, вода от площадки отводится.
3. Плита выдержана и не нагружалась раньше срока.
4. Плоскость и горизонт проверены уровнем вдоль, поперёк и по диагоналям.
5. По периметру есть запас, перед зоной огня — негорючая площадка.
6. Трубы и кабели к нужным секциям заложены до заливки.
7. Для навеса или беседки есть решение по трубе и проходу через кровлю.
8. Подъезд и место выгрузки поддонов свободны.

Когда всё это готово, комплекс собирается по схеме насухо, на шипах, с клеем только под первым рядом — порядок работ мы описали в статье про сухую сборку мангала. Подобрать модель под свою площадку можно в каталоге комплексов. А если сомневаетесь, какая плита нужна под ваш грунт, пришлите фото участка — посчитаем основание вместе с комплексом.
